半導體入門・單元 14
導線與研磨：CMP 與一層一層的金屬
電晶體要用一層一層的金屬導線接起來才有用；導線怎麼挖、怎麼填銅、怎麼磨平，決定電接不接得通，也決定晶片跑得快不快。
學到什麼
- 說明晶片為什麼像一棟大樓：底下是電晶體，上面疊一層一層的導線，靠通孔和接觸窗上下接通。
- 說明銅為什麼要先挖溝再填（鑲嵌）、為什麼要先鋪阻障層，以及沾過銅的機台和晶圓為什麼要跟前段分開。
- 說明 CMP 為什麼要磨平、磨到哪裡停、磨太少磨太多各會怎樣，以及導線為什麼越來越拖慢晶片。
一步一步
- 在電晶體上面一層一層疊導線，層和層之間用通孔接通。
為什麼每個開關的結果要送到別的開關，線多到一層擺不下。
不這樣會怎樣開關沒接起來，再多也沒有用。
- 先鋪絕緣層，用黃光和蝕刻在裡面挖出溝和洞。
為什麼銅很難用乾蝕刻刻出線條，所以改刻絕緣層、再把銅填進去（鑲嵌）。
不這樣會怎樣直接刻銅，反應後的產物黏在表面、刻不乾淨；洞沒挖到底，上下接不通。
- 在溝和洞裡先鋪一層很薄的阻障層，再鋪一層薄銅當種子。
為什麼銅原子很會鑽，阻障層把銅關在裡面、也讓銅黏得住；薄銅當種子，下一步電鍍的銅才從它長出來。
不這樣會怎樣銅鑽進矽裡，電晶體就漏電，而且不一定馬上看得出來。
- 電鍍，讓銅從洞底往上把溝和洞填滿。
為什麼電鍍液裡的添加劑讓洞底長得比洞口快。
不這樣會怎樣洞口先合起來，裡面留下空隙，電不好走，嚴重的會斷掉。
- 用 CMP 磨掉溝外的銅和阻障層，磨到絕緣層露出來，再多磨一小段就停。
為什麼溝外的銅把所有線連成一片；機台看不到正面，靠馬達的力、反射光的轉折知道磨到了。
不這樣會怎樣磨太少，線和線之間留著銅就短路；磨太多，線變薄、電阻變高。

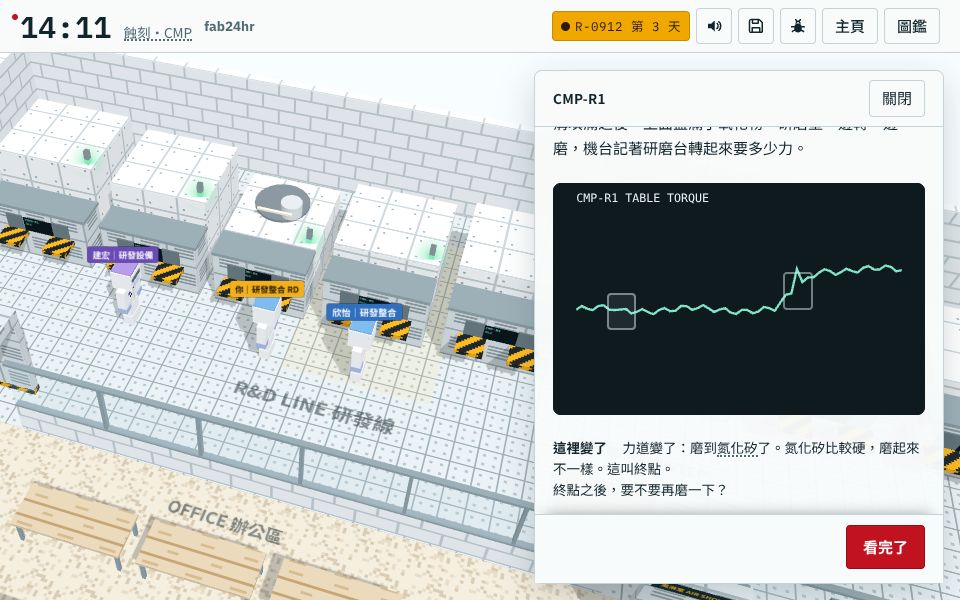

這是遊戲 fab24hr 裡的畫面，機台、批號、人物都是虛構的。 到遊戲裡玩這一段 → - 磨完馬上把研磨液的顆粒洗掉。
為什麼磨完的表面沾滿研磨液、顆粒和磨下來的碎屑。
不這樣會怎樣洗不乾淨，留下的微粒到下一層就變成缺陷。
- 蓋一層很薄的保護膜封住銅的頂面，再回到第一步做下一層。
為什麼阻障層只包住銅的底部和兩側，頂面也要封起來。
不這樣會怎樣銅會往上鑽進上面那一層的絕緣層。
調什麼、怕什麼
- 電鍍液的添加劑
改變什麼讓洞底長得比洞口快，銅從下往上把洞填滿。
調錯會怎樣洞口先合起來，裡面留下空隙，電不好走，嚴重的會斷掉。
- 下壓力和轉速
改變什麼壓得越重、轉得越快，磨得越快。
調錯會怎樣設得跟平常不一樣，磨的速度就跟著變；同樣的時間，可能磨太少或磨太多。
- 停在哪裡：終點與過磨
改變什麼馬達的力、反射光出現轉折就是磨到了，再照設定多磨一小段清掉殘留。
調錯會怎樣磨太少，相鄰的線可能連在一起；磨太多，線變薄、電阻變高，寬的線中間凹下去。
- 研磨液
改變什麼讓最上面薄薄一層變軟、好磨，墊子和細顆粒輕輕帶過就磨走。
調錯會怎樣供應出了狀況，比較大的硬東西可能夾進晶圓和墊子之間，拖出一道刮痕。
- 研磨墊和修整器
改變什麼修整器用細小的鑽石刮墊子，讓墊子保持粗糙。
調錯會怎樣墊子用久了變滑，同樣的時間磨掉的量越來越少。
重點講解
晶片像一棟大樓：導線、通孔、接觸窗
晶片最底下是做在矽裡的電晶體，每個開關的結果是一條線上電壓的高低，要送到別的開關去。線多到一層擺不下，就往上疊，最先進的有十幾層：同一層裡橫著走的是導線，像走廊；上下兩層之間垂直接通的小洞叫通孔（也叫介層窗），像樓梯；最底下接到電晶體的洞叫接觸窗，常填鎢這類金屬，不直接填銅。晶圓廠把做導線這一段叫後段製程，跟產業上說的「後段封測」是兩回事。
銅很難刻，所以先挖溝再填（鑲嵌）
以前導線多用鋁：整片鋪滿、印圖案，用乾蝕刻刻掉不要的。後來改用銅，因為同樣粗細，電阻只有鋁的六成多，電流大的時候也比鋁耐得住。可是乾蝕刻要讓表面的東西反應成氣體抽走，銅反應後的產物，在晶片受得了的溫度下很難變成氣體，會黏在表面，刻不乾淨。所以反過來：刻不動銅，就刻絕緣層，挖好溝和洞，把銅填進去、把多的磨掉，叫鑲嵌；溝和洞一次填滿，叫雙鑲嵌。洞沒挖到底，上下接不通；挖過頭，會傷到下面那一層。
銅會鑽：先關住，沾過銅的要分開
銅原子很會鑽：鑽進絕緣層，絕緣層就不太絕緣；鑽進矽裡，一點點就讓電晶體漏電，而且不一定馬上看得出來。所以填銅之前，先在溝和洞的底部、側壁鋪一層很薄的阻障層，把銅關住、也讓銅黏得住；磨平之後，再蓋一層保護膜封住頂面。前段的晶圓還要進高溫，沾到一點銅，一進高溫就鑽進矽裡，同一爐都可能受影響；所以做銅的步驟放在另一區或專用機台，做過銅的晶圓不再回到前段，盒子和搬運工具也分開。
電鍍把銅填滿，CMP 把多的磨掉、磨平
鋪完阻障層，再鋪一層很薄的銅當種子，泡進電鍍液、通上電，銅就從種子長出來；添加劑讓洞底長得比洞口快，從下往上填；要是洞口先合起來，裡面就留下空隙，電不好走。銅連溝外也蓋一層，把所有線連成一片，所以用 CMP（化學機械研磨）磨掉溝外的銅和阻障層。它也把表面磨平：膜照著下面的形狀長，高低差層層累積，曝光機能對準焦的範圍又很淺，不平就有的地方印糊。研磨液先讓表層變軟，墊子把凸的先磨掉，就越磨越平。
磨到哪裡停，怎麼盯住研磨
晶圓正面朝下，機台看不到，要靠訊號判斷：表面換了材料，馬達的力、反射的光都會變，這叫終點偵測；之後常再多磨一小段清掉殘留，叫過磨。磨太少，線和線之間留著銅就短路；磨太多，線變薄、電阻變高，寬的線中間還會凹下去（碟形凹陷）。磨完要馬上刷洗，留下的微粒到下一層就是缺陷。硬顆粒夾進來會拖出刮痕；墊子用久了變滑、越磨越慢，所以定時跑監控片（不出貨、專門檢查機台的晶圓），量磨掉多少。
底下細、上面粗；導線越來越拖慢晶片
最底下幾層接旁邊的開關，路短、線多，最細最密；上面幾層把訊號送到晶片另一頭、把電送到每個開關，路長、電流大，線要寬、要厚，因為越長電阻越大、越粗電阻越小。訊號在導線上要過兩關：線越細，電阻越大；兩條線隔著絕緣層像一個小電容，靠得越近，一條線的電壓一變越會牽動旁邊那一條，電壓也變得越慢。電晶體做小通常變快，導線做細卻變慢，所以晶片越先進，訊號的延遲就有越多是導線造成的。
常見誤解
- 常聽到CMP 磨得越多、越平越好。
- 其實要去掉的是高低差和多出來的金屬，不是越多越好：很多時候磨到下面某一層剛露出來就停。磨太多，線變薄、電阻變高，寬的金屬線中間還會凹下去，像一個淺盤子，叫碟形凹陷。
- 常聽到晶片的電路只有一層，平平地印在矽上。
- 其實晶片像一棟大樓：最底下是做在矽裡的電晶體，上面一層一層疊著金屬導線把它們接起來，最先進的可以疊到十層以上。每一層形狀都不一樣，都要重新走一輪，所以一片晶圓會回到黃光區幾十次。

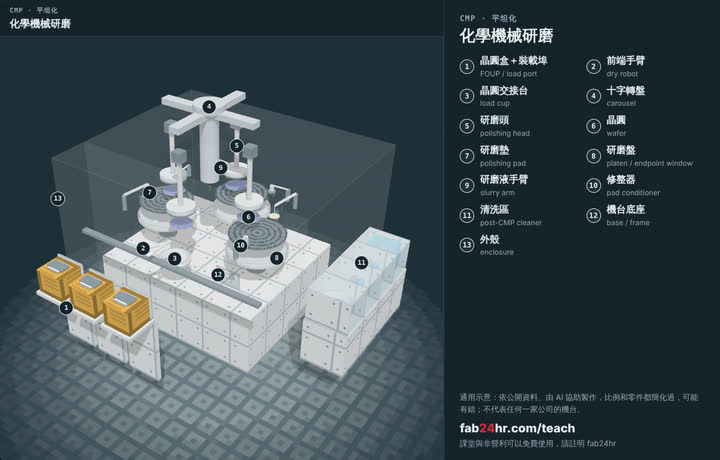

看：拆開來看的機台
化學機械研磨必讀
玩
想一想
- 研磨墊用久了會變滑，同樣的時間磨掉的量越來越少。現在停兩小時換墊子，和先把研磨時間加長撐著，各有什麼代價？誰會受影響？
- 上一站長的膜厚了一點，還在規格裡，下一站 CMP 磨出來就跟著變。兩站之間，誰應該先發現？誰應該先開口？
