半導体入門講座・第21回

パッケージングとテスト

できあがったウェーハは、まだ使えるチップではありません。テストし、切り分け、配線し、パッケージに封じてもう一度テストして、ようやく製品に組み込めます。

わかること

パッケージがする3つの仕事（チップを守る、接点を外につなぐ、熱を逃がす）を説明できる。
ウェーハテスト（CP）とファイナルテスト（FT）がそれぞれいつ行われ、何を見つけるのかを区別できる。
ワイヤボンディングとフリップチップのつなぎ方の違いを知り、BGAやQFNといったパッケージの名前が何を表しているかがわかる。

ウェーハがチップになる順番：ウェーハテスト、研削とダイシング、ダイボンディング、ワイヤボンディングまたはフリップチップ、モールド、ファイナルテスト、出荷。ウェーハテストとファイナルテストの2回のテストがあります。 — ウェーハテストは切り分ける前に行い、不良品はパッケージに入れません。パッケージングでチップが壊れることもあるので、パッケージ後にもう一度テストします。フリップチップでは、チップを裏返して直接はんだ付けするので、固定と接続が一度に済みます。

要点の解説

できたチップは、そのままでは使えない

ウェーハの上でできたチップは、薄くて割れやすい小さなシリコンのかけらです。表面には電気や信号を出し入れする小さな金属の部分があり、接点（業界ではパッド）と呼ばれます。顕微鏡でないとよく見えないほど小さく、チップは動いているあいだ熱も出します。パッケージングは、チップをケースに収めて、3つの仕事を一度にこなします。衝撃やほこり、湿気、汚れ、光を防ぐこと。細かく密に並んだ接点を、外のずっと大きな金属の端子や小さなはんだボールにつなぐこと（変換アダプターのような役目です）。そして熱をケースと端子から回路基板へ逃がすことです。BGAやQFNといったパッケージの名前は、回路基板の側から見た形を表しています。2辺から細いリードが出ているのがSOP、4辺ならQFP、リードが外に出ず、底の4辺に沿って金属のパッドが並ぶのがQFN、底に小さなはんだボールがぎっしり並ぶのがBGAです。接点の多いチップは4辺に並べきれないので、底一面にはんだボールを並べるBGAを使うことが多くなります。

後工程：テスト、切断、固定、配線、封止、再テスト

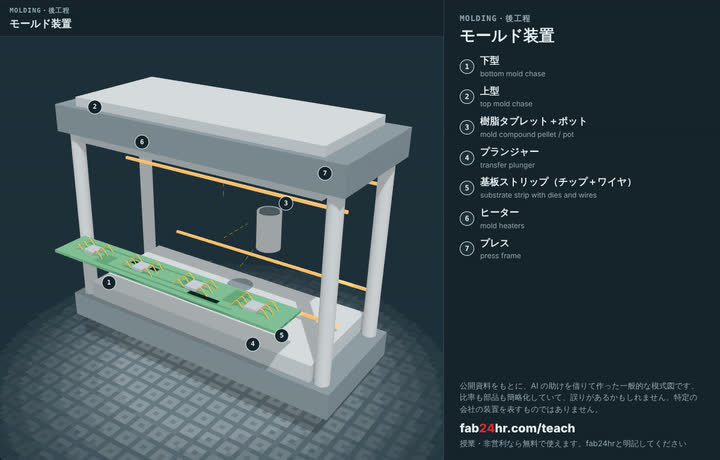

ウェーハの上に回路をつくる工程を一般に前工程、ウェーハをテストし、切り分け、パッケージに入れて、もう一度テストする工程を後工程と呼びます。よくある順番は、まず1個ずつテストし、ウェーハを裏から薄く削って1個ずつに切り分け、良品のチップを小さな基板に固定し、細い線で配線し、樹脂で封止して、最後にもう一度テストする、というものです。この仕事は、後工程を専門にする工場に任されることがよくあります。同じ装置と経験で、多くのお客さんの仕事ができるからです。

なぜ2回テストするのか

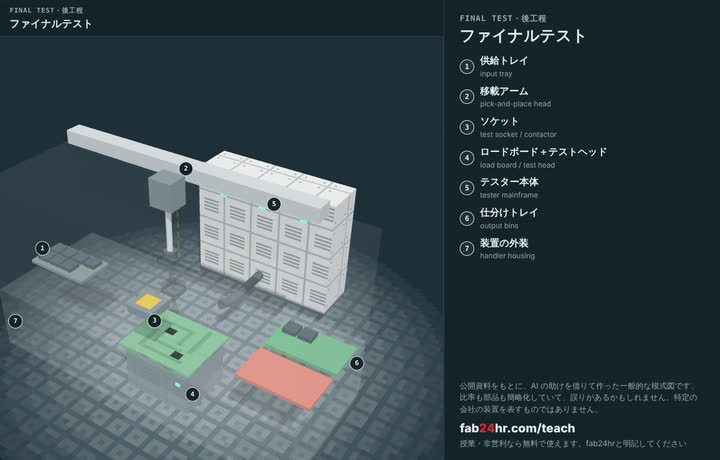

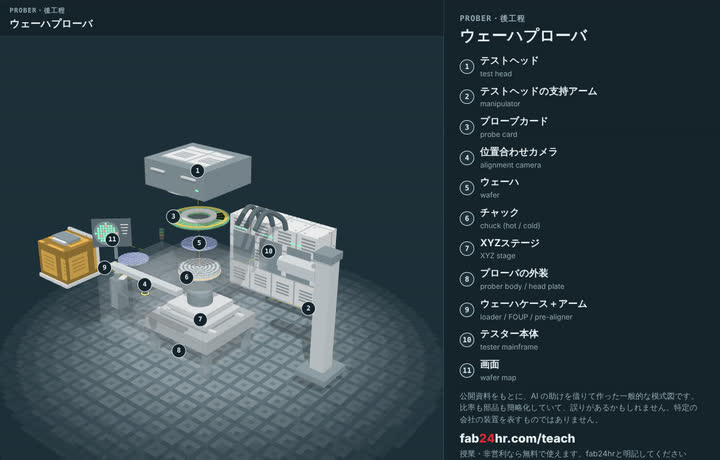

チップが不良かどうかは外から見てもわからず、電気を通して実際に動かすしかないので、1個残らずテストします。1回目はウェーハテスト（CP）です。ウェーハを切る前に、プローブカードに並んだ細い針を、チップの接点の位置に合わせて当てます。ウェーハを押し上げ、針が接点に触れたらさらに少し押して、針先を少しすべらせます。多くのチップの接点はアルミニウムで、表面に電気をほとんど通さないとても薄い酸化膜があり、これを削り破ってはじめて、テスターの電気と信号がチップに入り、結果を読み取れます。一度に何個も当てるカードが多く、終わるとウェーハが次の位置へ動きます。不良を位置ごとにウェーハマップに記録して、パッケージの費用をかけないようにします。2回目はファイナルテスト（FT）です。切り分け、配線、封止のどれでもチップが壊れることがあり、パッケージに入れてからでないと測れない項目もあるので、もう一度テストします。合格ラインをどこに引くかはトレードオフで、厳しすぎれば良品をはじき、甘すぎれば不良を通してしまいます。

ワイヤボンディングとフリップチップ

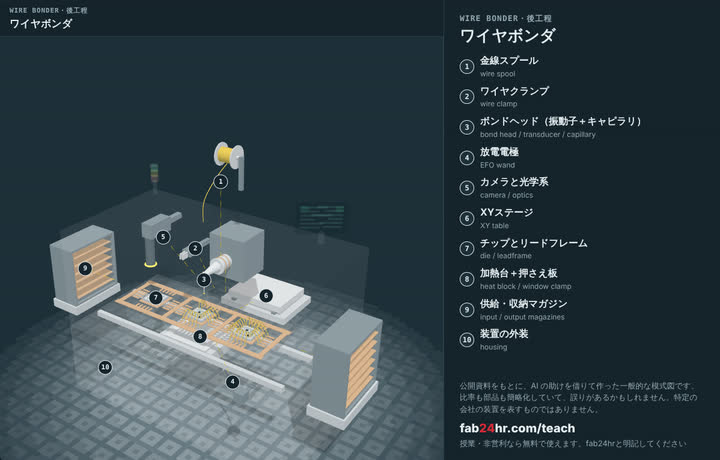

ワイヤボンディングは、髪の毛より細い金属線で、チップの4辺の接点を1本ずつ基板につなぐ方法です。装置が線の先を溶かして小さなボールにして押しつけ、熱、圧力、超音波で接合します。フリップチップは、各接点に小さなバンプをつくり、チップを裏返して、全部を一度にはんだ付けします。面全体に接点を置けて、信号の道のりも短くなります。フリップチップは多くの接点をつなげて速い反面、高価で直しにくいのが難点です。ワイヤボンディングは安くて成熟した技術で、接点の多くないチップでは今もよく使われています。

よくある誤解

よく聞くパッケージはチップを包む殻にすぎず、チップの性能とは関係ない。: 実はパッケージは熱と信号も受け持ちます。熱を逃がせないと、熱くなりすぎたチップは誤動作し、壊れることもあります。フリップチップは信号の道のりを短くし、複数のチップを近づけて1つに収める先端パッケージは、チップの性能を伸ばし続ける方法の1つです。
よく聞くチップは出荷前に1個ずつテストしているので、使い始めてすぐ壊れることはない。: 実はテストが問うのは「いま良品かどうか」です。線の接合が少し弱いといった小さな欠陥を抱えたチップは、使い始めは正常でテストにも合格し、数週間から数か月たってから壊れることがあります。これを初期故障と呼びます。車載や医療機器のように壊れたときの損失が大きい製品では、出荷前に高温で電気を流して一定時間動かすバーンインを行い、弱いものを先に取り除くことがよくあります。バーンインのやり方と、信頼性試験との違いは、次の回でくわしく見ます。
